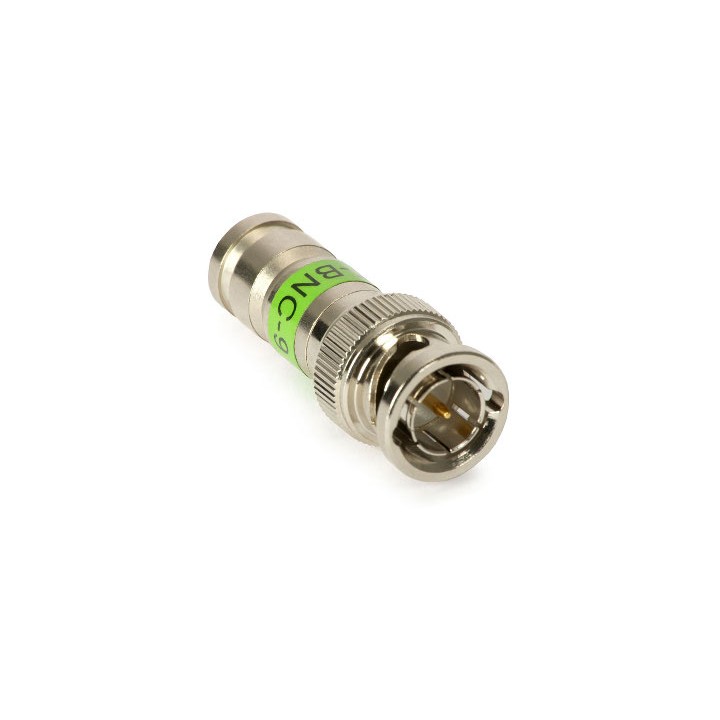

WTYK BNC KOMPRESYJNY PCT TRISET-113

NAJWAŻNIEJSZE CECHY

• szerokie pasmo pracy do 3 GHz,
• możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
• wodoszczelność połączenia złącza z kablem,
• odporność na korozję - wykonane w całości ze metali kolorowych i najwyższej jakości dielektryka,
• bardzo małe tłumienie w całym paśmie pracy (dla pasma CCTV <0.1 dB),
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy(dla pasma CCTV VSWR<1.03)
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu - dwa pierścienie kompresyjne
• wymiarowo dopasowane jest do rodziny przewodów TRISET-113
• konstrukcja tego złącza chroniona jest licznymi patentami
• długość przed kompresją 36.99mm
• długość po kompresji 32.55mm
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia równoważą cenę tego złącza.

OPIS PRZEDMIOTU

Profesjonalny wtyk kompresyjny BNC do przewodów z rodziny TRISET-113. Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze BNC przeznaczone jest do kabli TRISET-113. Rodzaj użytego materiału gwarantuje brak korozji. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia.Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.Złącze posiada dwa pełne (360 st) pierścienie, które w wyniku procesu kompresji złącza (ściśnięcia wzdłużnego, poosiowego) uwypuklają się do wewnątrz. Wymiary tych pierścieni są tak dobrane, że po kompresji złącza zaciskają się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla.Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.Złącze jest wykonywane w bardzo wysokim reżimie technologicznym. O doskonałości konstrukcji może świadczyć to, że zostało wykonane z 13 części z odpowiednio dobranych materiałów. Żaden z nich nie podlega korozji. Wygląd zewnętrzny dobrze odzwierciedla precyzję wykonania. Po podłączeniu złącza do gniazda w urządzeniu nie ma tak charakterystycznego dla tanich złącz luzu będącego źródłem przerw w transmisji sygnału.
